金鑽CSB III-S

走心式

產品型錄

線上影片

金鑽CSBIII-S結構體

1

外徑刀座
2

內徑刀座
3

2支側面鑽銑刀座(不能抽換)
4

標配：背面4支內孔固定刀座
選配：背面4支動力鑽銑刀座

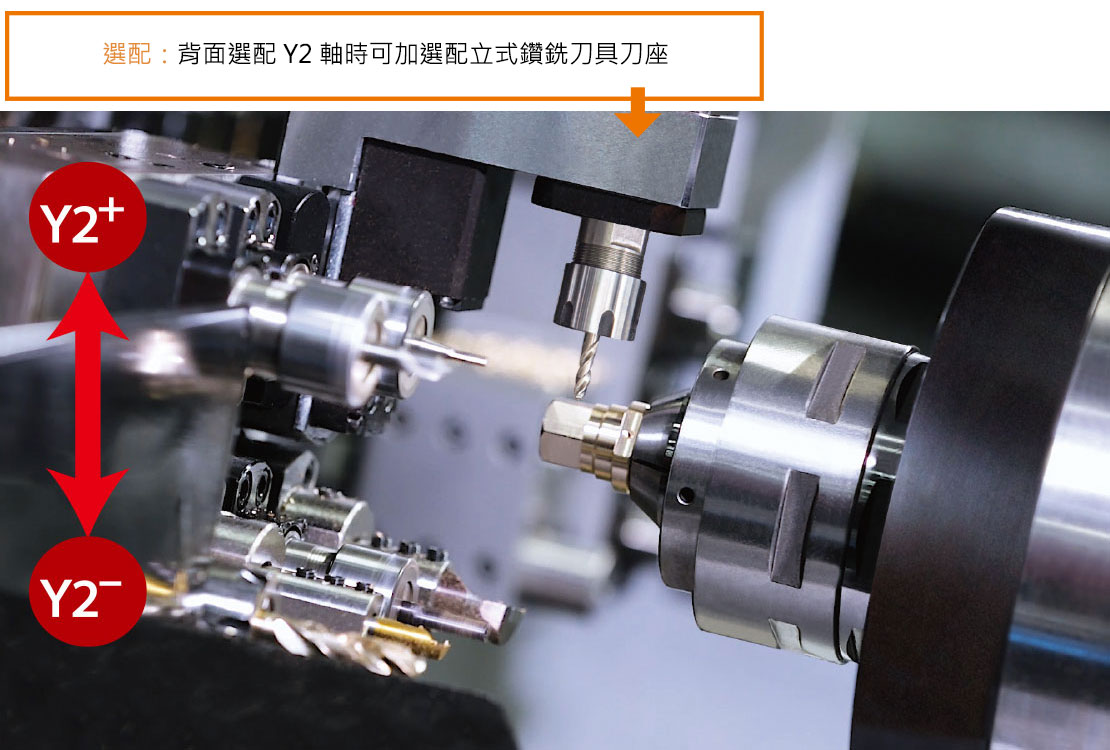

選配：背面Y2軸

5 3支側面鑽銑刀座 (抽換式) 可選配以下八種刀座

鋸片座
轉速比: 1:0.5806減速
最高轉速: 4000RPM
鋸片孔徑: 12.7
鋸片最大外徑: 50

多邊形銑角刀座
轉速比: 1:0.6減速
最高轉速: 4000RPM
軸徑: 13
刀片最大外徑: 70

銑牙座 (進口)
轉速比: 1:1
最高轉速: 6000RPM
角度調整範圍: 20
加工最大尺寸: 11.4

銑牙座(國產)
轉速比: 1:0.896減速
最高轉速: 6000RPM
角度調整範圍: 15
加工最大尺寸: 10.5

單孔側面鑽銑刀具裝置
轉速比: 1:1
最高轉速: 8000RPM
筒夾: ER16M

2孔360°旋轉刀座
轉速比: 1:1
最高轉速: 6000RPM
角度調整範圍: 360
筒夾: ER11-AC(內藏式)

3孔偏心鑽銑刀具裝置
轉速比: 1:1
最高轉速: 6000RPM
筒夾: ER16

6孔偏心鑽銑刀具裝置
轉速比: 1:1
最高轉速: 6000RPM
筒夾: 主軸 ER16/副主軸 ER11

標準配件:

  •  控制器：發那科 0I-TF PLUS
  •  主軸
  •  背面主軸
  •  工作燈
  •  冷卻系統
  •  工件切斷檢測
  •  工件收集器
  •  同期迴轉套筒
  •  固定式套筒 (25B III / 25CSB III 無此配件)
  •  6 支外徑刀具刀座
  •  4 支正面內徑刀具刀座
  •  4 支背面內徑刀具刀座
  •  4 支背面固定刀具刀座
  •  2 支+3 支側面鑽銑刀具刀座

特別配件:

  •  控制器：發那科31i-B 或三菱M80
  •  CS 軸 (0.001° 定位)
  •  排屑機 + 鐵屑車
  •  背面 4 支動力鑽銑刀具刀座 (選擇 Y2軸必選)
  •  Y2 軸
  •  2支固定正面內徑刀具刀座 (限配皮帶式背軸)

影片:

CSB III-S (Whirling)

機型規格:


型號 DIAMOND 12 CSB III-S
加工範圍 最大加工外徑 Ø12.7 mm
最大加工長度 200 mm
最大鑽孔直徑(主軸) Ø7 mm
最大鑽孔直徑(副主軸) Ø7 mm
最大攻牙外徑 (主軸) M6
最大攻牙外徑(副主軸) M6
外徑刀 刀具數 6
刀具尺寸 □12 ×12 × 120
內徑刀 刀具數 4
刀具尺寸 10 mm (ER16)
側面鑽銑刀 刀具數 2+3
刀具尺寸 10 mm (ER16)
刀具轉速 200~6,000rpm
背面內徑刀 刀具數 4 + 4
刀具尺寸 10 mm (ER16)
背面鑽銑刀(選配) 刀具數 4
刀具尺寸 10mm (ER16)
刀具轉速 5,000rpm
主軸 主軸內徑 ø13 mm
主軸轉速 200~12,000rpm
主軸定位角度 C-axis
背主軸 背主軸內徑 ø13 mm
背主軸轉速 200~6,000 rpm
(選配內藏馬達) 200~12,000rpm
前面出料 最大長度 50 mm
背主軸定位角度 C-axis
快速位移 X1, Y1, Z1, X2, Z2 30 m / min
馬達 內藏主軸馬達 1.5 / 2.2 kW
背主軸馬達 1.1 / 3.7 kW
(選配內藏馬達) 1.5 / 2.2 kW
Y1, Z1, X2, Z2 軸馬達 1 kW
X1 軸馬達 1.6 kW
Y2 軸馬達 (選配) 1.6 kW
冷卻幫浦馬達 1 HP
潤滑油馬達 4 w
側面鑽銑馬達 2.2 kW
背面可替換式動力
刀座馬達 (選配)		 1 kW
背面 Y2 軸可替換式
動力刀座馬達 (選配)		 2.2 kW
主軸中心高 890 mm
機械尺寸 重量 2,020 kg
(選配Y2 軸) 2,400 kg
機械尺寸 2,440 x 1,430 x 1,650 mm
(選配 Y2 軸) 2,690 x 1,495 x 1,890 mm
氣壓 空氣壓力 5 kg / cm
空氣量 10 L / min

型號 DIAMOND 16 CSB III-S
加工範圍 最大加工外徑 Ø16.5 mm
最大加工長度 200 mm
最大鑽孔直徑(主軸) Ø10 mm
最大鑽孔直徑(副主軸) Ø7 mm
最大攻牙外徑 (主軸) M8
最大攻牙外徑(副主軸) M6
外徑刀 刀具數 6
刀具尺寸 □12 ×12 × 120
內徑刀 刀具數 4
刀具尺寸 10 mm (ER16)
側面鑽銑刀 刀具數 2+3
刀具尺寸 10 mm (ER16)
刀具轉速 200~6,000rpm
背面內徑刀 刀具數 4 + 4
刀具尺寸 10 mm (ER16)
背面鑽銑刀(選配) 刀具數 4
刀具尺寸 10mm (ER16)
刀具轉速 5,000rpm
主軸 主軸內徑 ø17 mm
主軸轉速 200~10,000rpm
主軸定位角度 C-axis
背主軸 背主軸內徑 ø17 mm
背主軸轉速 200~6,000 rpm
(選配內藏馬達) 200~10,000rpm
前面出料 最大長度 50 mm
背主軸定位角度 C-axis
快速位移 X1, Y1, Z1, X2, Z2 30 m / min
馬達 內藏主軸馬達 1.5 / 2.2 kW
背主軸馬達 1.1 / 3.7 kW
(選配內藏馬達) 1.5 / 2.2 kW
Y1, Z1, X2, Z2 軸馬達 1 kW
X1 軸馬達 1.6 kW
Y2 軸馬達 (選配) 1.6 kW
冷卻幫浦馬達 1 HP
潤滑油馬達 4 w
側面鑽銑馬達 2.2 kW
背面可替換式動力
刀座馬達 (選配)		 1 kW
背面 Y2 軸可替換式
動力刀座馬達 (選配)		 2.2 kW
主軸中心高 890 mm
機械尺寸 重量 2,170 kg
(選配Y2 軸) 2,550 kg
機械尺寸 2,440 x 1,430 x 1,650 mm
(選配 Y2 軸) 2,690 x 1,495 x 1,890 mm
氣壓 空氣壓力 5 kg / cm
空氣量 10 L / min

型號 DIAMOND 20 CSB III-S
加工範圍 最大加工外徑 Ø20 mm
最大加工長度 200 mm
最大鑽孔直徑(主軸) Ø10 mm
最大鑽孔直徑(副主軸) Ø7 mm
最大攻牙外徑 (主軸) M8
最大攻牙外徑(副主軸) M6
外徑刀 刀具數 6
刀具尺寸 □12 ×12 × 120
內徑刀 刀具數 4
刀具尺寸 10 mm (ER16)
側面鑽銑刀 刀具數 2+3
刀具尺寸 10 mm (ER16)
刀具轉速 200~6,000rpm
背面內徑刀 刀具數 4 + 4
刀具尺寸 10 mm (ER16)
背面鑽銑刀(選配) 刀具數 4
刀具尺寸 10mm (ER16)
刀具轉速 5,000rpm
主軸 主軸內徑 ø22 mm
主軸轉速 200~10,000rpm
主軸定位角度 C-axis
背主軸 背主軸內徑 ø22 mm
背主軸轉速 200~6,000 rpm
(選配內藏馬達) 200~10,000rpm
前面出料 最大長度 50 mm
背主軸定位角度 C-axis
快速位移 X1, Y1, Z1, X2, Z2 30 m / min
馬達 內藏主軸馬達 2.2 / 5.5 kW
背主軸馬達 1.1 / 3.7 kW
(選配內藏馬達) 2.2 / 5.5 kW
Y1, Z1, X2, Z2 軸馬達 1 kW
X1 軸馬達 1.6 kW
Y2 軸馬達 (選配) 1.6 kW
冷卻幫浦馬達 1 HP
潤滑油馬達 4 w
側面鑽銑馬達 2.2 kW
背面可替換式動力
刀座馬達 (選配)		 1 kW
背面 Y2 軸可替換式
動力刀座馬達 (選配)		 2.2 kW
主軸中心高 890 mm
機械尺寸 重量 2,220 kg
(選配Y2 軸) 2,600 kg
機械尺寸 2,440 x 1,430 x 1,650 mm
(選配 Y2 軸) 2,690 x 1,495 x 1,890 mm
氣壓 空氣壓力 5 kg / cm
空氣量 10 L / min

型號 DIAMOND 25 CSB III-S
加工範圍 最大加工外徑 Ø26 mm
最大加工長度 200 mm
最大鑽孔直徑(主軸) Ø10 mm
最大鑽孔直徑(副主軸) Ø7 mm
最大攻牙外徑 (主軸) M8
最大攻牙外徑(副主軸) M6
外徑刀 刀具數 6
刀具尺寸 □12 ×12 × 120
內徑刀 刀具數 4
刀具尺寸 10 mm (ER16)
側面鑽銑刀 刀具數 2+3
刀具尺寸 10 mm (ER16)
刀具轉速 200~6,000rpm
背面內徑刀 刀具數 4 + 4
刀具尺寸 10 mm (ER16)
背面鑽銑刀(選配) 刀具數 4
刀具尺寸 10mm (ER16)
刀具轉速 5,000rpm
主軸 主軸內徑 ø27 mm
主軸轉速 200~8,000rpm
主軸定位角度 C-axis
背主軸 背主軸內徑 ø27 mm
背主軸轉速 200~6,000 rpm
(選配內藏馬達) 200~8,000rpm
前面出料 最大長度 50 mm
背主軸定位角度 C-axis
快速位移 X1, Y1, Z1, X2, Z2 30 m / min
馬達 內藏主軸馬達 2.2 / 5.5 kW
背主軸馬達 1.1 / 3.7 kW
(選配內藏馬達) 2.2 / 5.5 kW
Y1, Z1, X2, Z2 軸馬達 1 kW
X1 軸馬達 1.6 kW
Y2 軸馬達 (選配) 1.6 kW
冷卻幫浦馬達 1 HP
潤滑油馬達 4 w
側面鑽銑馬達 2.2 kW
背面可替換式動力
刀座馬達 (選配)		 1 kW
背面 Y2 軸可替換式
動力刀座馬達 (選配)		 2.2 kW
主軸中心高 890 mm
機械尺寸 重量 2,270 kg
(選配Y2 軸) 2,650 kg
機械尺寸 2,440 x 1,430 x 1,650 mm
(選配 Y2 軸) 2,690 x 1,495 x 1,890 mm
氣壓 空氣壓力 5 kg / cm
空氣量 10 L / min
