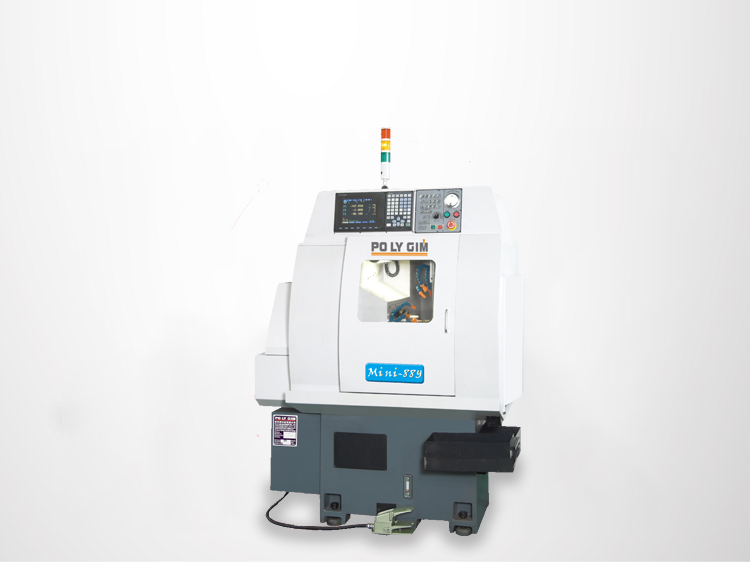

機械特點:
Y軸搭配刀具座之設計替代原先動力刀塔之設計可放置
- ．6支外徑刀
- ．4支內徑刀
- ．4支側面鑽銑刀
- ．4支正面偏心鑽銑刀
主軸搭配筒夾型夾頭
工件收集器
標準配件:
筒夾型夾頭 (1 個)- 夾頭腳踏開關 (1 個)
- 工作燈 (1 個)
- 冷卻系統 (1 套)
- 機械墊塊 (4 個)
- 工具及工具箱 (1 套)
- 外徑刀具數 (6 個)
- 內徑刀具數 (4 個)
- 側面鑽銑刀具數 (4 個)
- 正面偏心鑽銑刀具數 (4 個)
特別配件:
CF 軸(1 個)- 鐵屑輸送機 (1 個)
- 鐵屑桶 (1 個)
- 工件收集器 (1 個)
機型規格:
| 項目 | MINI-88Y |
|---|---|
| 最大加工外徑 | 25 mm |
| 最大加工長度 | Bar diameter x 3 |
| X 軸行程 | 165 mm |
| Z 軸行程 | 150 mm |
| Y 軸行程 | 148 mm |
| 主軸貫穿孔徑 | 34 mm |
| 棒材容納直徑 | 26 mm |
| 主軸鼻端 | Ø85 mm |
| 筒夾型式 | 161 E / 25 mm |
| 主軸馬達 | 2.2 kw / 3 H.P. |
| X, Z, Y 軸馬達 | 0.75 kw |
| 側面及正面鑽銑軸馬達 | 0.75 kw |
| 主軸轉速 | 100-6000 r.p.m. |
| 側面鑽銑軸轉速 | 200-6000 r.p.m. |
| 正面鑽銑軸轉速 | 200-6000 r.p.m. |
| 主軸定位 | 5° |
| X, Y, Z 軸快速位移 | 12 m/min |
| 最小輸入單位 | 0.001 mm |
| 外徑刀具數 | 6 |
| 外徑刀具尺寸 | □12 X 12 X 100 |
| 內徑刀具數 | 4 |
| 內徑刀具尺寸 | Ø20 mm |
| 內徑刀具最大鑽孔直徑 | Ø20 mm |
| 內徑刀具最大攻牙尺寸 | M8 |
| 側銑刀具數 | 4 |
| 側銑刀具尺寸 | 10 mm (ER16) |
| 側銑刀具最大鑽孔直徑 | Ø10 mm |
| 側銑刀具最大攻牙尺寸 | M8 |
| 正面偏心鑽銑刀具數 | 4 |
| 正面偏心鑽銑刀具尺寸 | 10 mm (ER16) |
| 正面偏心鑽銑刀具鑽孔直徑 | Ø10 mm |
| 正面偏心鑽銑刀具最大攻牙尺寸 | M8 |
| 冷卻幫浦馬達 | 1/2 H.P. |
| 油壓箱馬達 | 1/2 H.P. |
| 機械尺寸 | 1420 x 1210 x 1710 mm |
| 機械淨重 | 1288 kgs |
