金鑽20 CSB II/III

走心式

產品型錄

線上影片

機械特點:

十字型走向背主軸 :
十字型走向背主軸設計，主軸和背軸可以同時或單獨加工，節省加工時間，提供高度及多樣的前後混合加工。

餘料短 :
選擇粗料套筒即可走心機當走刀機用，餘料長度約50mm，可有效達到精簡材料成本。

粗料加工 :
選擇粗料套筒，非研磨棒材也能在走心機加工，材料工差容忍0.1mm。

可替換式固定 / 動力刀座組 :
4支背面固定 / 動力鑽銑刀具刀座是新研發可拆卸安裝固定或動力刀具組，使您在刀具使用上有更靈活的運用。

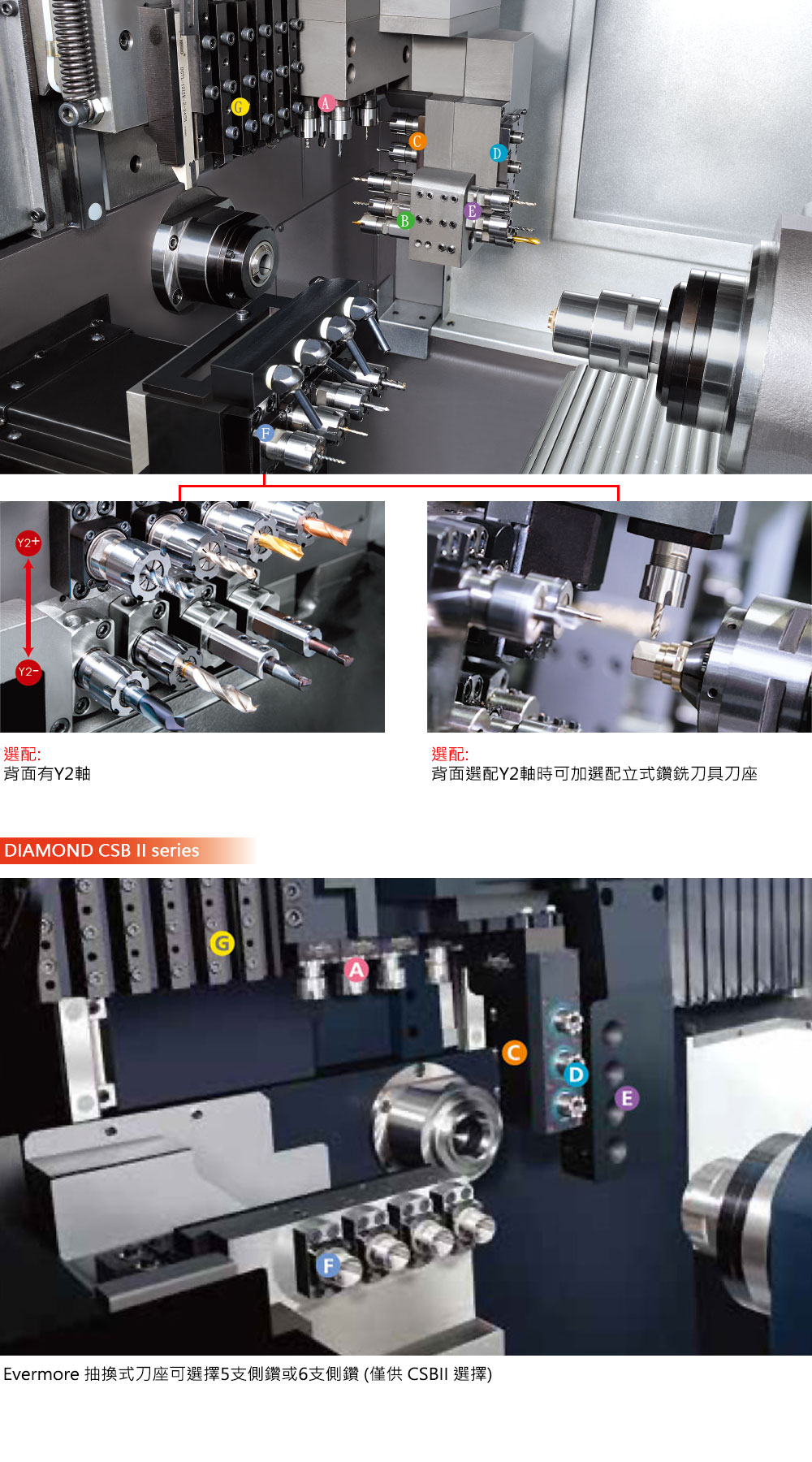

加工實例:

6支側面鑽銑刀具刀座
4支正面內徑刀具刀座
3支正面鑽銑刀具刀座
3支背面鑽銑刀具刀座
4支背面固定刀具刀座
4支背面固定/動力鑽銑刀具刀座
6支外徑刀具刀座(42型裝配5支外徑刀)

有導套之主軸構造

剩餘材料150 mm

無導套之主軸構造

剩餘材料50 mm

標準配件:

  •  控制系統：三菱
  •  主軸
  •  背面主軸
  •  工作燈
  •  冷卻系統
  •  工件切斷檢測
  •  固定式套筒
      (除 25B III / 25CSB III / 32B II / 32CSB II / 42B II / 42 CSB II 無此配件)
  •  同期迴轉套筒
  •  工件收集器
  •  6支外徑刀具刀座 (42型配5支外徑刀)
  •  4支正面內徑刀具刀座
  •  6支側面鑽銑刀具刀座
  •  3支正面鑽銑刀具刀座
  •  4支背面內徑刀具刀座
  •  3支背面鑽銑刀具刀座
  •  4支背面固定 / 動力鑽銑刀具刀座

特別配件:

  •  控制器：發那科
  •  CS 軸
  •  粗料套筒(最大加工長度 = 材料外徑 x 3)
  •  排屑機 + 鐵屑車
  •  2支固定正面內徑刀具刀座(適用於 B Ⅲ/CSB Ⅲ 配皮帶式背軸)
  •  Y2 軸

機型規格:



項目 金鑽 20B Ⅱ 金鑽 20CSB Ⅱ 金鑽 32B Ⅱ 金鑽 32CSB Ⅱ 金鑽 42B Ⅱ 金鑽 42CSB Ⅱ
加工範圍 最大加工外徑 Ø20 mm Ø20 mm Ø32 mm Ø32 mm Ø42 mm Ø42 mm
最大加工長度 240 mm 240 mm 240 mm 240 mm 240 mm 240 mm
最大鑽孔直徑(主/背軸) Ø12 mm Ø12 mm Ø15 mm Ø15 mm Ø15 mm Ø15 mm
最大攻牙直徑(主/背軸) M10 M10 M12 M12 M12 M12
外徑刀 刀具數 6 6 6 6 5 5
刀具尺寸 □12 × 12 × 120 □12 × 12 ×120 □16 ×16 ×120 □16 × 16 × 120 □16 × 16 × 120 □16 × 16 × 120
內徑刀 刀具數 4 4 4 4 4 4
刀具尺寸 10 mm (ER16) 10 mm (ER16) 13 mm (ER20) 13 mm (ER20) 13 mm (ER20) 13 mm (ER20)
側面鑽銑刀 刀具數 - 6 - 6 - 6
刀具尺寸 - 10 mm (ER16) - 13 mm (ER20) - 13 mm (ER20)
刀具轉速 - 200-6000 r.p.m. - 200-6000 r.p.m. - 200-6000 r.p.m.
正面鑽銑刀 刀具數 - 3 - 3 - 3
刀具尺寸 - 10 mm (ER16) - 13 mm (ER20) - 13 mm (ER20)
刀具轉速 - 200-6000 r.p.m. - 200-6000 r.p.m. - 200-6000 r.p.m.
背面內徑刀 刀具數 4+4 4+4 4+4 4+4 4+4 4+4
刀具尺寸 10 mm (ER16) 10 mm (ER16) 13 mm (ER20) 13 mm (ER20) 13 mm (ER20) 13 mm (ER20)
背面鑽銑刀 刀具數 - 3 - 3 - 3
刀具尺寸 - 7 mm (ER11) - 10 mm (ER16) - 10 mm (ER16)
刀具數 - 4 - 4 - 4
刀具尺寸 - 10 mm (ER16) - 13 mm (ER20) - 13 mm (ER20)
刀具轉速 - 3000 r.p.m. - 3000 r.p.m. - 3000 r.p.m.
主軸 主軸內徑 Ø22 mm Ø22 mm Ø35 mm Ø35 mm Ø45 mm Ø45 mm
主軸轉速 200-8000 r.p.m. 200-8000 r.p.m. 200- 7000 r.p.m. 200-7000 r.p.m. 200-5000 r.p.m. 200-5000 r.p.m.
主軸定位角度 C axis C axis C axis C axis C axis C axis
背主軸 背主軸內徑 Ø22 mm Ø22 mm Ø35 mm Ø35 mm Ø45 mm Ø45 mm
背主軸轉速 200-8000 r.p.m. 200-8000 r.p.m. 200- 7000 r.p.m. 200-7000 r.p.m. 200-5000 r.p.m. 200-5000 r.p.m.
前面出料最大長度 60 mm 60 mm 60 mm 60 mm 80 mm 80 mm
背主軸定位角度 C axis C axis C axis C axis C axis C axis
快速位移 X1, Y1, Z1, X2, Z2 30 m/min 30 m/min 30 m/min 30 m/min 30 m/min 30 m/min
馬達 主軸馬達 3.7 kw 3.7 kw 5.5 kw 5.5 kw 7.5 kw 7.5 kw
背面主軸馬達 3.7 kw 3.7 kw 5.5 kw 5.5 kw 5.5 kw 5.5 kw
X1, Y1 ,Z1  軸馬達
X2, Z2 軸馬達		 1 kw 1 kw 1 kw 1 kw 1 kw 1 kw
Y2 軸馬達(選配) 1 kw 1 kw 1 kw 1 kw 1 kw 1 kw
切削馬達 1 HP x 2 1 HP x 2 1 HP x 2 1 HP x 2 1 HP x 2 1 HP x 2
潤滑油馬達 4 W x 2 4 W x 2 4 W x 2 4 W x 2 4 W x 2 4 W x 2
固定手臂動力刀座   2.2 kW   2.2 kW   2.2 kW
背軸可替換式動力刀座   1.5 kW   1.5 kW   1.5 kW
(選配Y2軸)   2.2 kW   2.2 kW   2.2 kW
機械尺寸 主軸中心高 1050 mm 1050 mm 1050 mm 1050 mm 1050 mm 1050 mm
重量 3140 kg 3170 kg 3390 kg 3420 kg 3710 kg 3740 kg
選配Y2軸   3550 kg   3800 kg   4120 kg
機械尺寸 2500 × 1280 × 1780 2500 × 1280 × 1780 2500 × 1280 × 1780 mm 2500 × 1280 × 1780 2500 × 1280 × 1780 2500 × 1280 × 1780
氣壓 空氣壓力 5 kg/cm 5 kg/cm 5 kg/cm 5 kg/cm 5 kg/cm 5 kg/cm
空氣量 10 L/min 10 L/min 10 L/min 10 L/min 10 L/min 10 L/min
* 因長期研發，機械設計如有變更恕不另行通知

項目 金鑽
12B Ⅲ		 金鑽
12CSB Ⅲ		 金鑽
16B Ⅲ		 金鑽
16CSB Ⅲ		 金鑽
20B Ⅲ		 金鑽
20CSB Ⅲ		 金鑽
25B Ⅲ		 金鑽
25CSB Ⅲ
加工範圍 最大加工外徑 Ø12.7 mm Ø12.7 mm Ø16.5 mm Ø16.5 mm Ø20 mm Ø20 mm Ø26 mm Ø26 mm
最大加工長度 200 mm 200 mm 200 mm 200 mm 200 mm 200 mm 200 mm 200 mm
最大鑽孔直徑
(主軸)		 Ø7 mm Ø7mm Ø10 mm Ø10 mm Ø10 mm Ø10 mm Ø10 mm Ø10 mm
最大鑽孔直徑
(背軸)		 Ø7mm Ø7mm Ø7 mm Ø7 mm Ø7 mm Ø7 mm Ø7 mm Ø7 mm
最大攻牙外徑
(主軸)		 M6 M6 M8 M8 M8 M8 M8 M8
最大攻牙外徑
(背軸)		 M6 M6 M6 M6 M6 M6 M6 M6
外徑刀 刀具數 6 6 6 6 6 6 6 6
刀具尺寸 □12 × 12  × 120 □12 × 12  × 120 □12 × 12 ×120 □12 × 12  × 120 □12 × 12 × 120 □12 × 12  × 120 □12 × 12 × 120 □12 × 12  × 120
內徑刀 刀具數 4 4 4 4 4 4 4 4
刀具尺寸 10 mm (ER16) 10 mm (ER16) 10 mm (ER16) 10 mm (ER16) 10 mm (ER16) 10 mm (ER16) 10 mm (ER16) 10 mm (ER16)
側面鑽銑刀 刀具數 - 6 - 6 - 6 - 6
刀具尺寸 - 10 mm (ER16) - 10 mm (ER16) - 10 mm (ER16) - 10 mm (ER16)
刀具轉速 - 200-6000 r.p.m. - 200-6000 r.p.m. - 200-6000 r.p.m. - 200-6000 r.p.m.
正面鑽銑刀 刀具數 - 3 - 3 - 3 - 3
刀具尺寸 - 10 mm (ER16) - 10 mm (ER16) - 10 mm (ER16) - 10 mm (ER16)
刀具轉速 - 200-6000 r.p.m. - 200-6000 r.p.m. - 200-6000 r.p.m. - 200-6000 r.p.m.
背面內徑刀 刀具數 4+4 4+4 4+4 4+4 4+4 4+4 4+4 4+4
刀具尺寸 10 mm (ER16) 10 mm (ER16) 10 mm (ER16) 10 mm (ER16) 10 mm (ER16) 10 mm (ER16) 10 mm (ER16) 10 mm (ER16)
背面鑽銑刀 刀具數 - 3 - 3 - 3 - 3
刀具尺寸 - 7 mm (ER11) - 7 mm (ER11) - 7 mm (ER11) - 7 mm (ER11)
刀具數 - 4 - 4 - 4 - 4
刀具尺寸 - 10 mm (ER16) - 10 mm (ER16) - 10 mm (ER16) - 10 mm (ER16)
刀具轉速 - 200~6000 r.p.m. - 200~6000 r.p.m. - 200~6000 r.p.m. - 200~6000 r.p.m.
主軸 主軸內徑 Ø13 mm Ø13 mm Ø17 mm Ø17 mm Ø22 mm Ø22 mm Ø27 mm Ø27 mm
主軸轉速 200- 8000 r.p.m. 200- 8000 r.p.m. 200- 8000 r.p.m. 200- 8000 r.p.m. 200- 8000 r.p.m. 200- 8000 r.p.m. 200- 8000 r.p.m. 200- 8000 r.p.m.
主軸定位角度 C axis C axis C axis C axis C axis C axis C axis C axis
背主軸 背主軸內徑 Ø13 mm Ø13 mm Ø17 mm Ø17 mm Ø22 mm Ø22 mm Ø27 mm Ø27 mm
背主軸轉速 200-5000 r.p.m (200-8000 r.p.m 選配內藏馬達)
前面出料最大長度 50 mm 50 mm 50 mm 50 mm 50 mm 50 mm 50 mm 50 mm
背軸定位角度 C axis C axis C axis C axis C axis C axis C axis C axis
快速位移 X1, Y1, Z1, X2, Z2 30 m/min 30 m/min 30 m/min 30 m/min 30 m/min 30 m/min 30 m/min 30 m/min
馬達 主軸馬達 2.2 kw 2.2 kw 2.2 kw 2.2 kw 3.7 kw 3.7 kw 3.7 kw 3.7 kw
背主軸馬達 2.2 kw (2.2 kw 選配內藏馬達) 2.2 kw (3.7 kw 選配內藏馬達)
X1, Y1, Z1, X2, Z2 軸馬達 1 kw 1 kw 1 kw 1 kw 1 kw 1 kw 1 kw 1 kw
Y2 軸馬達(選配) 1 kw 1 kw 1 kw 1 kw 1 kw 1 kw 1 kw 1 kw
切削馬達 1 HP 1 HP 1 HP 1 HP 1 HP 1 HP 1 HP 1 HP
潤滑油馬達 4 w 4 w 4 w 4 w 4 w 4 w 4 w 4 w
固定手臂動力刀座 - 2.2 kw - 2.2 kw - 2.2 kw - 2.2 kw
背軸可替換式動力刀座 - 1.5 kw - 1.5 kw - 1.5 kw - 1.5 kw
(選配Y2軸) - 2.2 kw - 2.2 kw - 2.2 kw - 2.2 kw
機械尺寸 主軸中心高 890 mm 890 mm 890 mm 890 mm 890 mm 890 mm 890 mm 890 mm
重量 1890 kg 1920 kg 2040 kg 2070 kg 2090 kg 2120 kg 2140 kg 2170 kg
(選配Y2軸)   2300 kg   2450 kg   2500 kg   2550 kg
機械尺寸 2400 × 1430 × 1650 mm
(2690 x 1495 x 1890 選配Y2軸)		 2400 × 1430 × 1650 mm
(2690 x 1495 x 1890 選配Y2軸)		 2400 × 1430 × 1650 mm
(2690 x 1495 x 1890 選配Y2軸)		 2400 × 1430 × 1650 mm
(2690 x 1495 x 1890 選配Y2軸)		 2400 × 1430 × 1650 mm
(2690 x 1495 x 1890 選配Y2軸)		 2400 × 1430 × 1650 mm
(2690 x 1495 x 1890 選配Y2軸)		 2400 × 1430 × 1650 mm
(2690 x 1495 x 1890 選配Y2軸)		 2400 × 1430 × 1650 mm
(2690 x 1495 x 1890 選配Y2軸)
氣壓 空氣壓力 5 kg/cm 5 kg/cm 5 kg/cm 5 kg/cm 5 kg/cm 5 kg/cm 5 kg/cm 5 kg/cm
空氣量 10 L/min 10 L/min 10 L/min 10 L/min 10 L/min 10 L/min 10 L/min 10 L/min
* 因長期研發，機械設計如有變更恕不另行通知。
