機械特點:

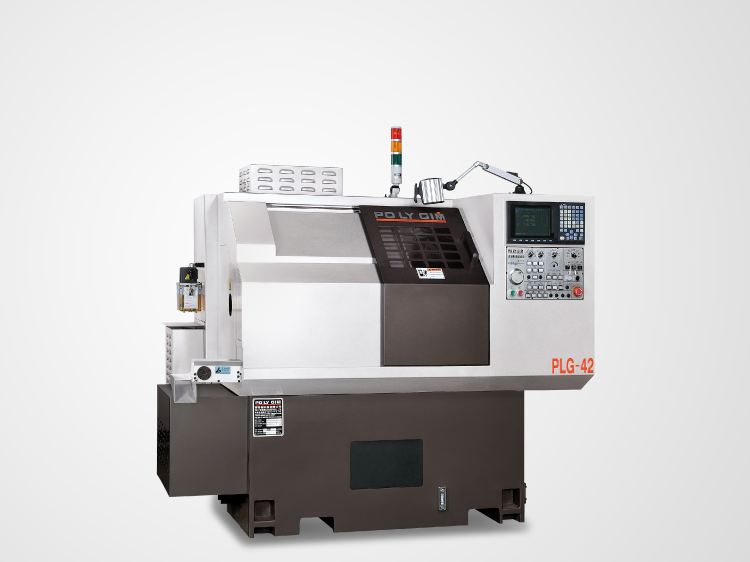

機型 : PLG-42
可另行選購8支刀刀塔

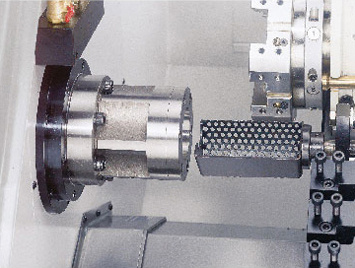

工件收集器
櫛式刀座，讓換刀更快速、準確
加寬的除屑機，讓除屑工作更容易

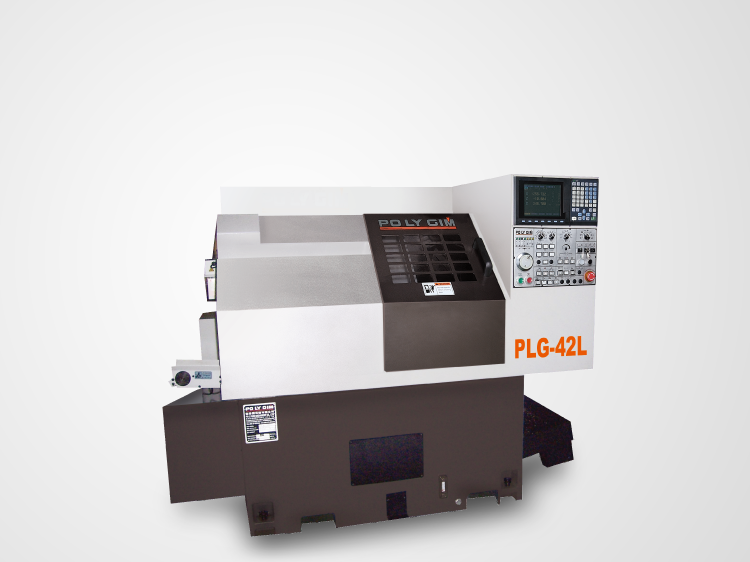

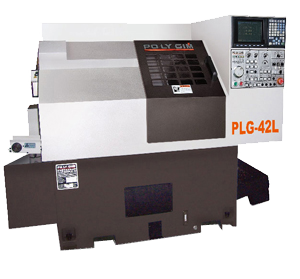

機型 : PLG-42L

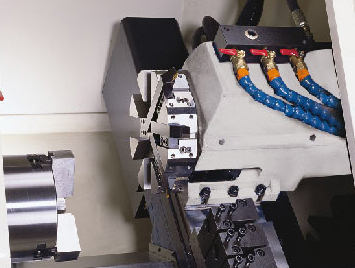

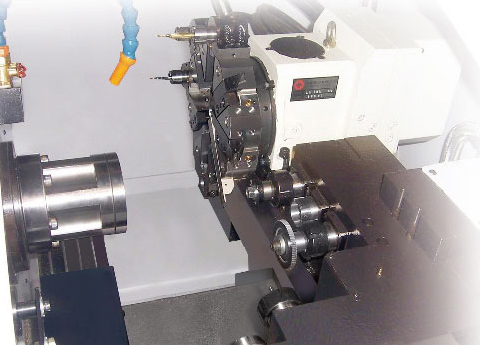

動力鑽銑刀具刀座可做多邊加工

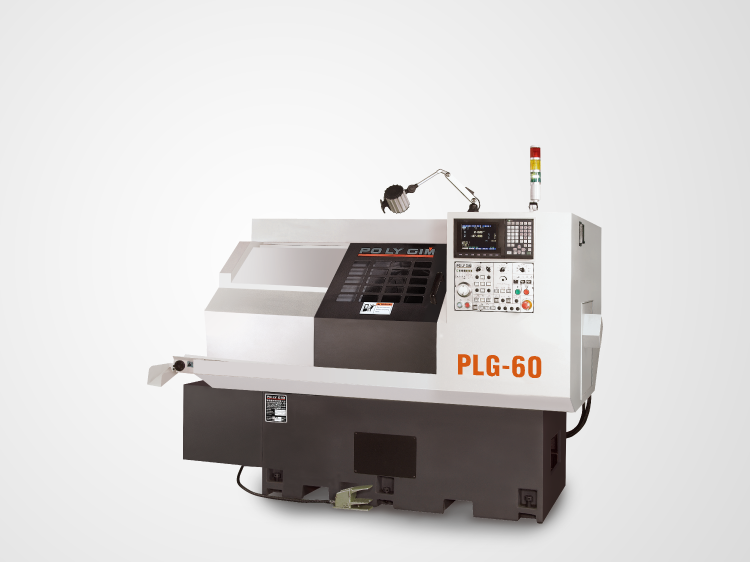

機型 : PLG-52/60/75

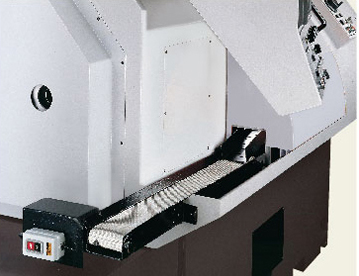

成品輸送裝置

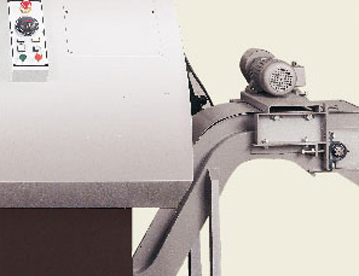

排屑機

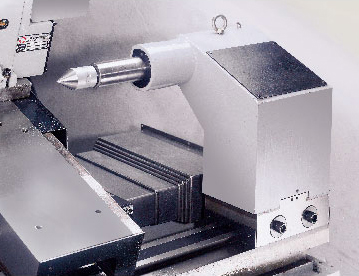

尾座
可程式頂針行程100mm
油壓鑽孔機系列
配置專用油壓系統，可任選以下鑽孔機，做特殊鑽孔功能
固定不動
可調高低
可旋轉角度
側鑽單軸
側鑽雙軸
標準配件:
控制器:三菱 (1 套)- 三爪油壓夾頭 (1 個)
- 夾頭腳踏開關 (1 個)
- 工作燈 (1 個)
- 工具及工具箱 (1 組)
- 冷卻系統 (1 組)
- 櫛式刀盤 (1 個)
- 機械墊塊 6個( 42型4個 )
- 內孔刀座 (3 個)
- 外徑上下刀座(4 個)
- 內孔單刀架襯套
PLG-42- 6mm, 8mm, 10mm, 12mm, 16mm, 20mm (各 2 個)
- PLG-52/60/75
- 8mm, 10mm, 12mm, 16mm, 20mm, 25mm (各 2 個)
特別配件:
- PLG-42/52/60/75
八角油壓刀塔- 排屑機 + 鐵屑車
- 成品收集器或成品輸送裝置
- 尾座 (移動方式為手調)
- PLG-42L
- 八角伺服轉塔
- 2孔側面鑽銑刀具刀座
- 3孔端面鑽銑刀具刀座
- 成品輸送裝置
- 排屑機+鐵屑車

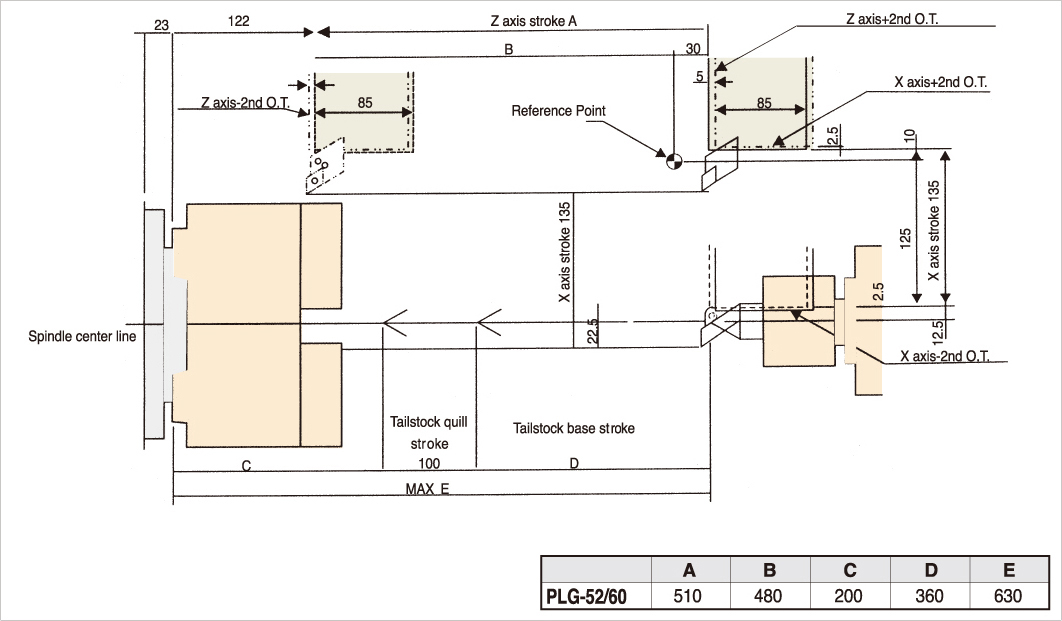

刀具行程:
刀具行程

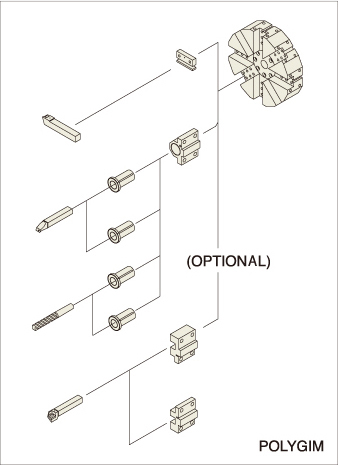

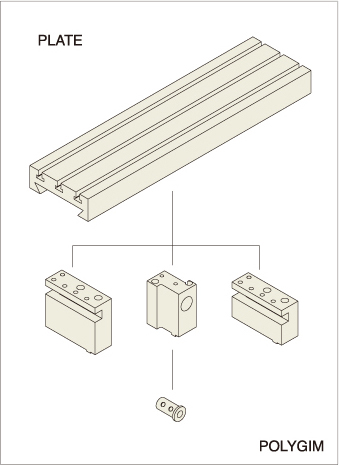

櫛式工具

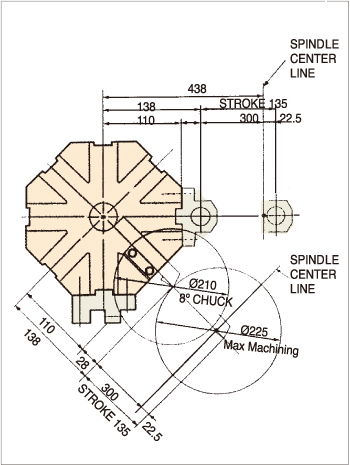

刀塔
加工範圍
機型規格:
| 項目 | PLG-42 |
|---|---|
| 最大加工外徑(配三爪) | Ø130 mm |
| 最大加工長度 | 棒材外徑 x 3 |
| (配尾座)-櫛式 | 220 mm |
| (選配刀塔) | 160 mm |
| 旋徑 | 160 mm |
| X軸行程 | 230 mm |
| Z軸行程 | 250 mm |
| (選擇側面鑽銑) | - |
| 主軸貫通孔徑 | 55 mm |
| 棒材容納直徑 | 42 mm |
| 主軸鼻端 | A2-5 |
| 主軸夾頭 | 6" |
| 主軸馬達 | 5.5kW/7.5HP |
| X軸馬達 | 1kW |
| Z軸馬達 | 1kW |
| 端/側動力鑽銑馬達(選配) | - |
| 動力刀塔鑽銑馬達(選配) | 2.2kW/3HP |
| 主軸轉速 | 100-6000 r.p.m. |
| 快速位移 (X,Z軸) | 16 m/min |
| 最小輸入單位 | 0.001 mm |
| 使用刀具(選配動力刀塔) | □20/□16 mm |
| 最大搪孔刀具 | Ø25 mm |
| 冷卻幫浦馬達 | 1/4 HP |
| 機械尺寸(不含排屑機) | 215x143x199 cm |
| 機械淨重 | 1780 kgs |
| 項目 | PLG-42L |
|---|---|
| 最大加工外徑(配三爪) | Ø130 mm |
| 最大加工長度 | 棒材外徑 x 3 |
| (配尾座)-櫛式 | 220 mm |
| (選配刀塔) | 160 mm |
| 旋徑 | 160 mm |
| X軸行程 | 300 mm |
| Z軸行程 | 250 mm |
| (選擇側面鑽銑) | 190 mm |
| 主軸貫通孔徑 | 55 mm |
| 棒材容納直徑 | 42 mm |
| 主軸鼻端 | A2-5 |
| 主軸夾頭 | 6" |
| 主軸馬達 | 5.5kW/7.5HP |
| X軸馬達 | 1kW |
| Z軸馬達 | 1kW |
| 端/側動力鑽銑馬達(選配) | 4kW |
| 動力刀塔鑽銑馬達(選配) | 2.2kW/3HP |
| 主軸轉速 | 100-6000 r.p.m. |
| 快速位移 (X,Z軸) | 16 m/min |
| 最小輸入單位 | 0.001 mm |
| 使用刀具(選配動力刀塔) | □20/□16 mm |
| 最大搪孔刀具 | Ø25 mm |
| 冷卻幫浦馬達 | 1/4 HP |
| 機械尺寸(不含排屑機) | 215x158x199 cm |
| 機械淨重 | 1850 kgs |
| 項目 | PLG-52 |
|---|---|
| 最大加工外徑(配三爪) | Ø300 mm |
| 最大加工長度 | 棒材外徑 x 3 |
| (配尾座)-櫛式 | 480 mm |
| (選配刀塔) | 420 mm |
| 旋徑 | 200 mm |
| X軸行程 | 310 mm |
| Z軸行程 | 520 mm |
| (選擇側面鑽銑) | - |
| 主軸貫通孔徑 | 60 mm |
| 棒材容納直徑 | 52 mm |
| 主軸鼻端 | A2-6 |
| 主軸夾頭 | 8" |
| 主軸馬達 | 7.5kW/10HP |
| X軸馬達 | 1.5kW |
| Z軸馬達 | 1kW |
| 端/側動力鑽銑馬達(選配) | 4kW |
| 動力刀塔鑽銑馬達(選配) | 3.7kW/5HP |
| 主軸轉速 | 100-4000 r.p.m. |
| 快速位移 (X,Z軸) | 12 m/min |
| 最小輸入單位 | 0.001 mm |
| 使用刀具(選配動力刀塔) | □25/□20 mm |
| 最大搪孔刀具 | Ø32 mm |
| 冷卻幫浦馬達 | 1/4 HP |
| 機械尺寸(不含排屑機) | 263x170x194 cm |
| 機械淨重 | 3000 kgs |
| 項目 | PLG-60 |
|---|---|
| 最大加工外徑(配三爪) | Ø380 mm |
| 最大加工長度 | 棒材外徑 x 3 |
| (配尾座)-櫛式 | 480 mm |
| (選配刀塔) | 400 mm |
| 旋徑 | 200 mm |
| X軸行程 | 310 mm |
| Z軸行程 | 520 mm |
| (選擇側面鑽銑) | - |
| 主軸貫通孔徑 | 85 mm |
| 棒材容納直徑 | 60 mm |
| 主軸鼻端 | A2-6 |
| 主軸夾頭 | 10" |
| 主軸馬達 | 11.5kW/15HP |
| X軸馬達 | 1.5kW |
| Z軸馬達 | 1kW |
| 端/側動力鑽銑馬達(選配) | 4kW |
| 動力刀塔鑽銑馬達(選配) | 3.7kW/5HP |
| 主軸轉速 | 100-3500 r.p.m. |
| 快速位移 (X,Z軸) | 12 m/min |
| 最小輸入單位 | 0.001 mm |
| 使用刀具(選配動力刀塔) | □25/□20 mm |
| 最大搪孔刀具 | Ø32 mm |
| 冷卻幫浦馬達 | 1/4 HP |
| 機械尺寸(不含排屑機) | 263x170x194 cm |
| 機械淨重 | 3180 kgs |
| 項目 | PLG-75 |
|---|---|
| 最大加工外徑(配三爪) | Ø380 mm |
| 最大加工長度 | 棒材外徑 x 3 |
| (配尾座)-櫛式 | 480 mm |
| (選配刀塔) | 400 mm |
| 旋徑 | 200 mm |
| X軸行程 | 300 mm |
| Z軸行程 | 520 mm |
| (選擇側面鑽銑) | - |
| 主軸貫通孔徑 | 85 mm |
| 棒材容納直徑 | 75 mm |
| 主軸鼻端 | A2-8 |
| 主軸夾頭 | 10" |
| 主軸馬達 | 11.5kW/15HP |
| X軸馬達 | 1.5kW |
| Z軸馬達 | 1kW |
| 端/側動力鑽銑馬達(選配) | 4kW |
| 動力刀塔鑽銑馬達(選配) | 3.7kW/5HP |
| 主軸轉速 | 100-3000 r.p.m. |
| 快速位移 (X,Z軸) | 12 m/min |
| 最小輸入單位 | 0.001 mm |
| 使用刀具(選配動力刀塔) | □25/□20 mm |
| 最大搪孔刀具 | Ø32 mm |
| 冷卻幫浦馬達 | 1/4 HP |
| 機械尺寸(不含排屑機) | 263x170x194 cm |
| 機械淨重 | 3280 kgs |
