機械特點:

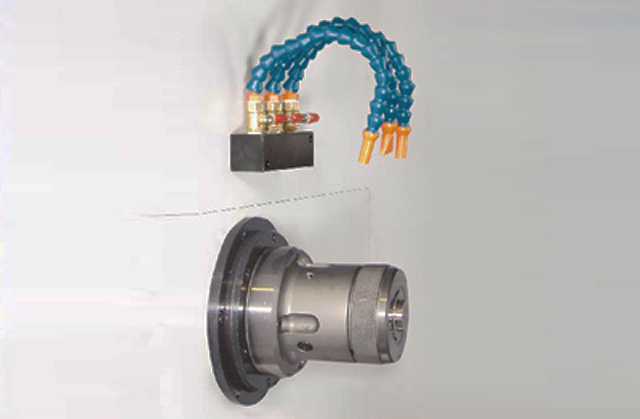

主軸搭配筒夾型夾頭

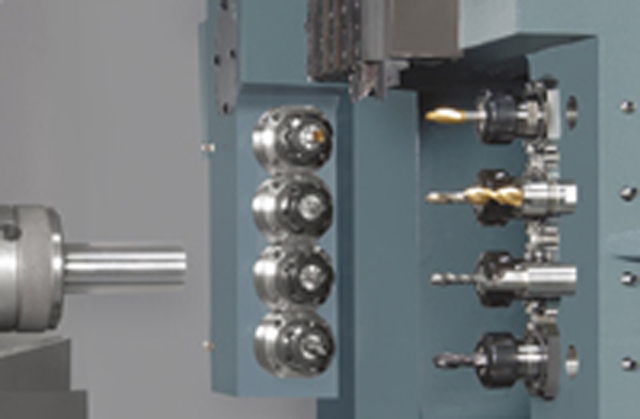

- 5支外徑刀具
- (42型配6支外徑刀)
- 4支側鑽銑刀具
- 6支固定式內徑刀
- 4支正面鑽銑刀具
工件收集器搭配成品輸送帶

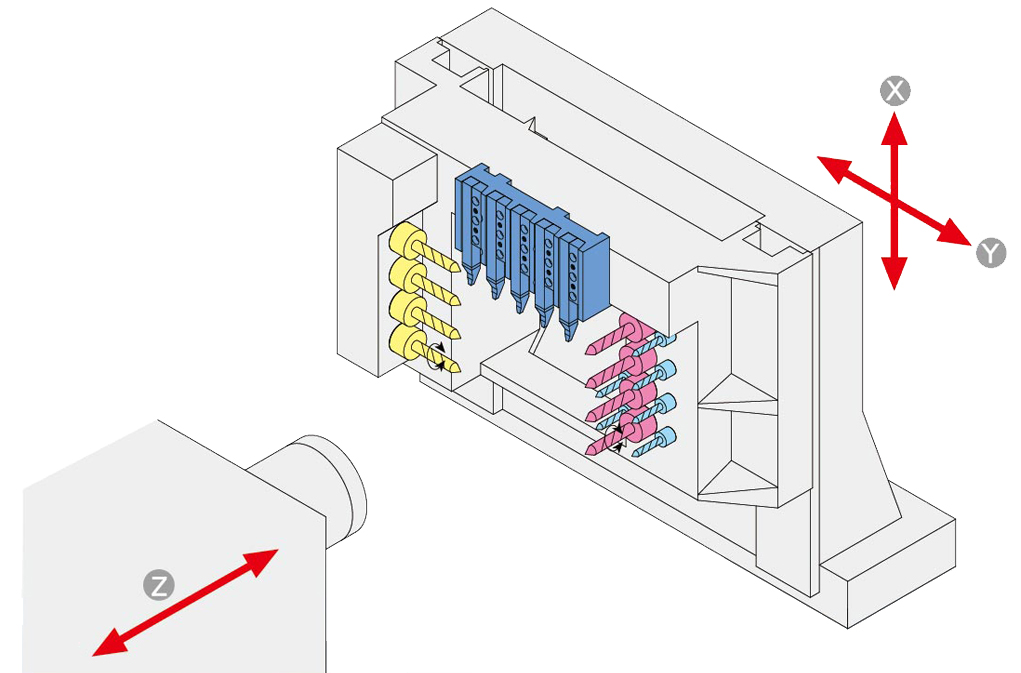

加工實例:
5支外徑刀具
(42型配6支外徑刀)
4支側鑽銑刀具
6支固定式內徑刀
4支正面鑽銑刀具
標準配件:
筒夾型夾頭 (1 個)- 夾頭腳踏開關 (1 個)
- 工作燈 (1 個)
- 冷卻系統 (1 套)
- 機械墊塊 (4 個)
- 工具及工座箱 (1 套)
- 外徑刀具數 (5 個)
(42型配6支外徑刀) - 內徑刀具數 (6 個)
- 側面鑽銑刀具數 (4 個)
- 正面偏心鑽銑刀具數 (4 個)
特別配件:
鐵屑輸送機 (1 個)- 鐵屑桶 (1 個)
- 成品收集器 (1 個)
- CF 軸 (1 個)
機型規格:
| 項目 | PLG-42Y |
|---|---|
| 最大加工外徑 | 42 mm |
| 最大加工長度 | Bar diameter x 3 |
| 滑座上旋徑 | 200 mm |
| X 軸行程 | 190 mm |
| Z 軸行程 | 300 mm |
| Y 軸行程 | 300 mm |
| 主軸貫穿孔徑 | 55 mm |
| 棒材容納直徑 | 42 mm |
| 主軸鼻端 | A2-5 |
| 筒夾型式 | 173 E/ 42 mm |
| 主軸馬達 | 11 kw / 15 H.P. |
| Z,Y 軸馬達 | 1 kw |
| X 軸馬達 | 1.5 kw |
| 側面鑽銑軸馬達 | 2.2 kw |
| 正面鑽銑軸馬達 | 2.2 kw |
| 主軸轉速 | 100-5500 r.p.m. |
| 側面鑽銑軸轉速 | 200-5000 r.p.m. |
| 正面鑽銑軸轉速 | 200-5000 r.p.m. |
| X, Y, Z 軸快速移位 | 12 m/min |
| 最小輸入單位 | 0.001 mm |
| 外徑刀具數 | 6 |
| 外徑刀具尺寸 | □20 x 20 x 110 |
| 內徑刀具數 | 6 |
| 內徑刀具尺寸 | Ø25 mm |
| 內徑刀最大鑽孔直徑 | Ø25 mm |
| 內徑刀最大攻牙尺寸 | M16 |
| 側銑刀具數 | 4 |
| 側銑刀具尺寸 | 16 mm (ER25) |
| 側銑刀具最大纘孔直徑 | Ø16 mm |
| 側銑刀具最大攻牙尺寸 | M10 |
| 正面偏心鑽銑刀具數 | 4 |
| 正面偏心鑽銑刀具尺寸 | 16 mm (ER25) |
| 正面偏心鑽銑刀具最大鑽孔直徑 | Ø16 mm |
| 正面偏心鑽銑刀具最大攻牙尺寸 | M10 |
| 高壓冷卻幫浦馬達 | 1 H.P. |
| 油壓箱馬達 | 1 H.P. |
| 機械尺寸 | 2490 x 1690 x 1955 mm |
| 機械淨重 | 3000 kgs |

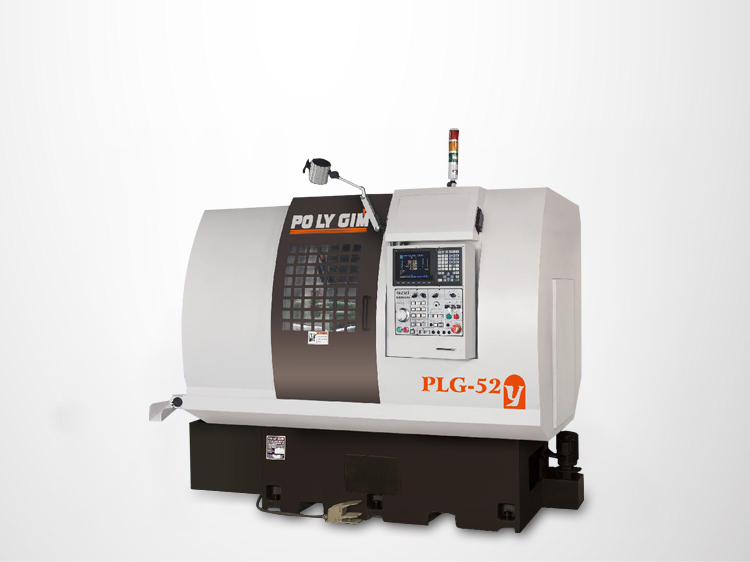

| 項目 | PLG-52Y |
|---|---|
| 最大加工外徑 | 52 mm |
| 最大加工長度 | Bar diameter x 3 |
| 滑座上旋徑 | 200 mm |
| X 軸行程 | 190 mm |
| Z 軸行程 | 300 mm |
| Y 軸行程 | 300 mm |
| 主軸貫穿孔徑 | 60 mm |
| 棒材容納直徑 | 52 mm |
| 主軸鼻端 | A2-6 |
| 筒夾型式 | 177 E or 185 E / 52 mm |
| 主軸馬達 | 11 kw / 15 H.P. |
| Z,Y 軸馬達 | 1 kw |
| X 軸馬達 | 1.5 kw |
| 側面鑽銑軸馬達 | 2.2 kw |
| 正面鑽銑軸馬達 | 2.2 kw |
| 主軸轉速 | 100-4000 r.p.m. |
| 側面鑽銑軸轉速 | 200-5000 r.p.m. |
| 正面鑽銑軸轉速 | 200-5000 r.p.m. |
| X, Y, Z 軸快速移位 | 12 m/min |
| 最小輸入單位 | 0.001 mm |
| 外徑刀具數 | 5 |
| 外徑刀具尺寸 | □20 x 20 x 110 |
| 內徑刀具數 | 6 |
| 內徑刀具尺寸 | Ø25 mm |
| 內徑刀最大鑽孔直徑 | Ø25 mm |
| 內徑刀最大攻牙尺寸 | M16 |
| 側銑刀具數 | 4 |
| 側銑刀具尺寸 | 16 mm (ER25) |
| 側銑刀具最大纘孔直徑 | Ø16 mm |
| 側銑刀具最大攻牙尺寸 | M10 |
| 正面偏心鑽銑刀具數 | 4 |
| 正面偏心鑽銑刀具尺寸 | 16 mm (ER25) |
| 正面偏心鑽銑刀具最大鑽孔直徑 | Ø16 mm |
| 正面偏心鑽銑刀具最大攻牙尺寸 | M10 |
| 高壓冷卻幫浦馬達 | 1 H.P. |
| 油壓箱馬達 | 1 H.P. |
| 機械尺寸 | 2490 x 1690 x 1955 mm |
| 機械淨重 | 3000 kgs |
| 項目 | PLG-60Y |
|---|---|
| 最大加工外徑 | 60 mm |
| 最大加工長度 | Bar diameter x 3 |
| 滑座上旋徑 | 200 mm |
| X 軸行程 | 190 mm |
| Z 軸行程 | 300 mm |
| Y 軸行程 | 300 mm |
| 主軸貫穿孔徑 | 85 mm |
| 棒材容納直徑 | 60 mm |
| 主軸鼻端 | A2-6 |
| 筒夾型式 | 185 E / 60mm |
| 主軸馬達 | 15 kw / 20 H.P. |
| Z,Y 軸馬達 | 1 kw |
| X 軸馬達 | 1.5 kw |
| 側面鑽銑軸馬達 | 2.2 kw |
| 正面鑽銑軸馬達 | 2.2 kw |
| 主軸轉速 | 100-3500 r.p.m. |
| 側面鑽銑軸轉速 | 200-5000 r.p.m. |
| 正面鑽銑軸轉速 | 200-5000 r.p.m. |
| X, Y, Z 軸快速移位 | 12 m/min |
| 最小輸入單位 | 0.001 mm |
| 外徑刀具數 | 5 |
| 外徑刀具尺寸 | □20 x 20 x 110 |
| 內徑刀具數 | 6 |
| 內徑刀具尺寸 | Ø25mm |
| 內徑刀最大鑽孔直徑 | Ø25 mm |
| 內徑刀最大攻牙尺寸 | M16 |
| 側銑刀具數 | 4 |
| 側銑刀具尺寸 | 16 mm (ER25) |
| 側銑刀具最大纘孔直徑 | Ø16 mm |
| 側銑刀具最大攻牙尺寸 | M10 |
| 正面偏心鑽銑刀具數 | 4 |
| 正面偏心鑽銑刀具尺寸 | 16 mm (ER25) |
| 正面偏心鑽銑刀具最大鑽孔直徑 | Ø16 mm |
| 正面偏心鑽銑刀具最大攻牙尺寸 | M10 |
| 高壓冷卻幫浦馬達 | 1 H.P. |
| 油壓箱馬達 | 1 H.P. |
| 機械尺寸 | 2490 x 1690 x 1955 mm |
| 機械淨重 | 3000 kgs |
